Palette détail GT


Cette palette permet de faciliter la mise en place des cadres de cibles utilisés pour la fonction de création de carnet de détails.

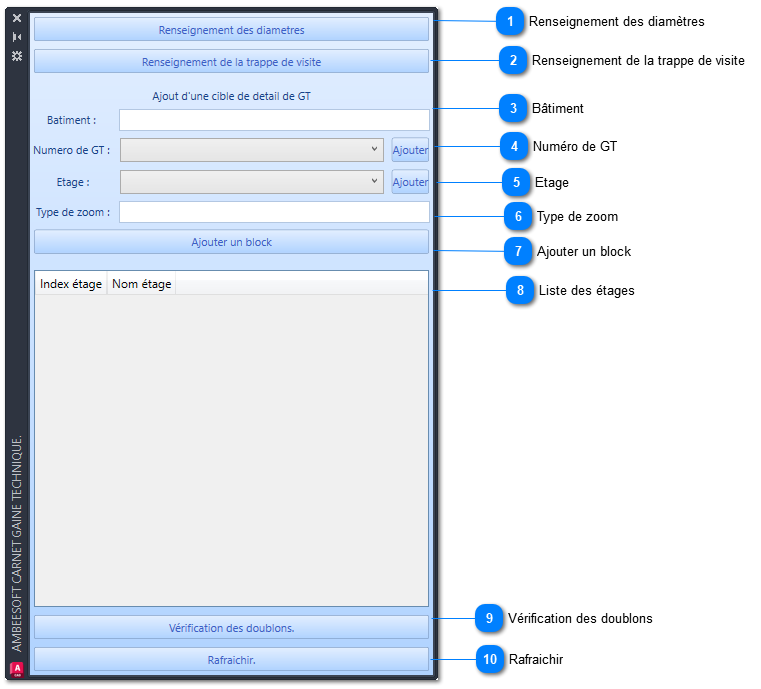

Palette détail GT

1

Renseignement des diamètres

1. Renseignement des diamètres
Permet de renseigner les diamètres dans le cadre par une sélection du cadre et une sélection des flèches de colonnes souhaitées.
2

Renseignement de la trappe de visite

2. Renseignement de la trappe de visite
Permet de renseigner les valeurs de la trappe de visite par une sélection du cadre et une sélection de la trappe de visite.
3

Bâtiment

3. Bâtiment
Permet de définir le nom du bâtiment.
4

Numéro de GT

4. Numéro de GT
Permet d'ajouter et de sélectionner un numéro de gaine technique.
5

Etage

5. Etage
Permet d'ajouter et de sélectionner un étage.
6

Type de zoom

6. Type de zoom
Permet de définir le nom du type de zoom
7

Ajouter un block

7. Ajouter un block
Permet d'ajouter un bloc avec les informations définies ci-dessus.
8

Liste des étages

8. Liste des étages
Représente la liste des étages
9

Vérification des doublons

9. Vérification des doublons
Permet de vérifier et identifier les doublons de couple de valeur (Batiment-NuméroGT-Étage).
10

Rafraichir

10. Rafraichir
Permet de rafraîchir la liste des étages et des numéros de gaine technique.

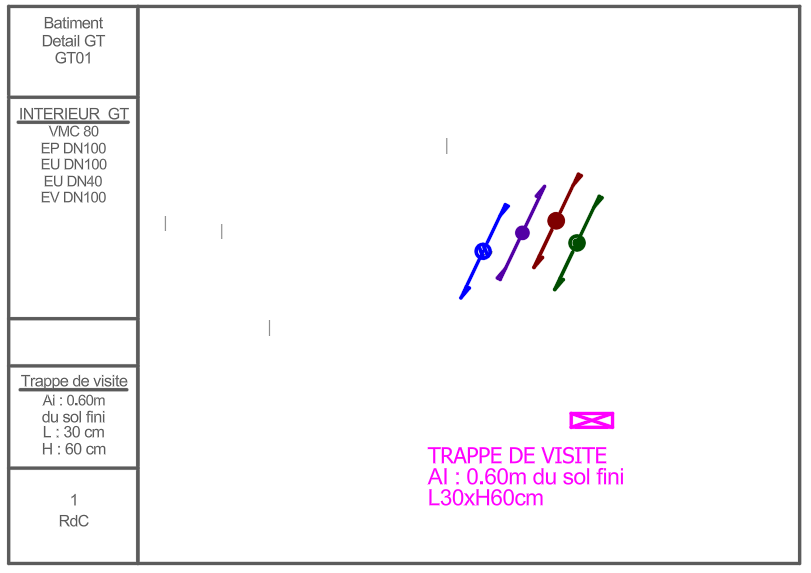

Cadre à implanter pour définir la zone d'impression de détail de gaine technique
Les cadres sont disponibles au format A4 et A3 suivant le besoin.
